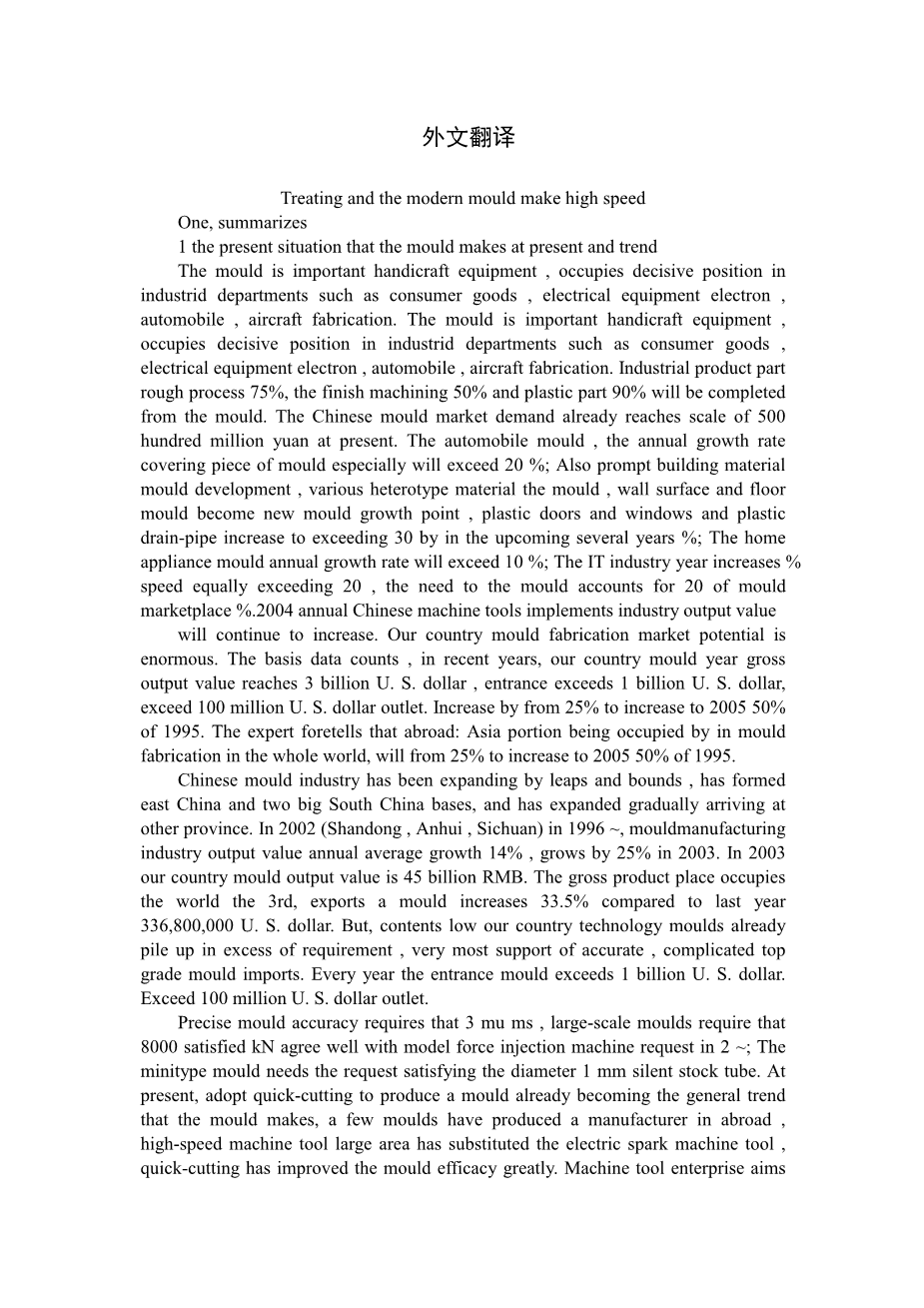

高速加工和现代模具制造

一、概述

1．目前模具制造的发展现状和发展趋势：

模具作为重要的工艺装备，在消费品、电器电子、汽车制造、飞机制造、航空航天等工业部门中，占有举足轻重的地位。工业产品零件粗加工的75%，精加工的50%及塑料零件的90%将由模具完成。目前，中国的模具市场需求已经达到了500亿元的规模。汽车模具，特别是覆盖件模具年增长速度将超过20%；建材模具也在迅速发展，各种异型材模具、墙面和地面模具逐渐成为模具行业的新增长点，预计在今后几年塑料门窗和塑料排水管增长将超过30%；家电行业模具年增长速度将超过10%；IT行业年均增长速度将超过20%，IT行业对模具的需求占模具市场的20%。2004年中国机床工具工业生产总值还将继续快速稳定的增长。我国模具制造市场潜力巨大。根据资料统计显示，近年来，我国模具行业的年生产总产值将达到30亿美元，进口超过10亿美元，出口超过1亿美元。增长率从1995年的25% 增加到2005年的50%。国外很多专家普遍认为：未来几年，亚洲在全球模具制造行业中将占据大部分的份额，所占份额将从1995年的25%增加至2005年的50%左右。

中国模具行业发展非常迅速，目前已经形成了华东和华南两大生产基地，并且逐渐扩大到其他省份(山东,安徽,四川)。从1996年～2002年，我国的模具生产制造业总产值平均每年增长14%左右，2003年增长更是达到了25%。2003年我国模具总产值为450亿人民币。模具总产量位居世界第三，出口模具价值3.368亿美元，比上年增长了33.5%。但是，我国生产的模具技术含量低而且这些技术含量低的模具在国内市场已经供过于求，同时，各种精密的、复杂的高档模具很大部分依然依靠进口，国内还没有稳定的生产能力。每年各类高档模具的进口规模都超过10亿美元且越来越多。我国生产的模具出口超过1亿美元精密模具精度要求在2～3mu;m,大型模具需要满足8000kN合模力注塑机的要求；小型模具需满足直径1mm塑料管的要求。目前，采用高速切削生产模具已经成为全世界模具生产制造的发展趋势。在国外的一些模具生产厂家，他们在模具生产制造过程中高速机床已经大面积取代了电火花机床，高速切削技术的大规模应用大大提高了模具生产制造的效率。机床企业瞄准模具生产企业，有的加工中心生产厂生产的机床60%以上卖给模具加工企业。高速切削逐渐取代电火花精加工模具在国外的模具制造企业已经普遍采用，采用高速切削生产模具已经成为逐渐模具生产制造业的大趋势，高速切削技术大大提高了模具生产效率和质量，降低了企业生产成本。采用高速切削替代电火花生产模具，可以明显提高模具的生产效率、提高模具精度、增加模具的使用寿命。

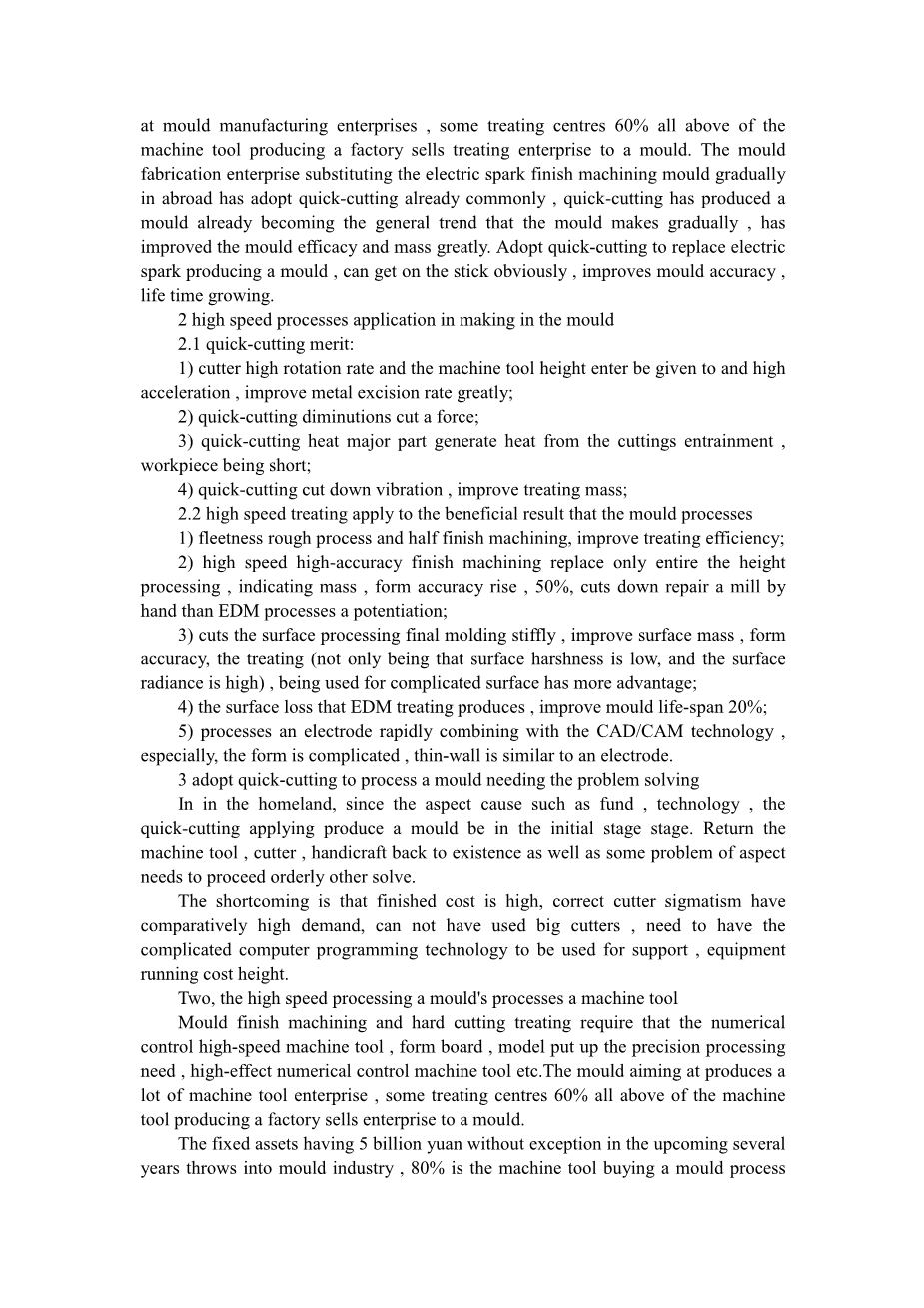

2．高速加工在模具制造中的应用：

2．1高速切削的优点：

1）刀具的高转速和机床的高进给以及高加速度，大大提高了金属切除率；

2）高速切削减小切削力；

3）高速切削热大部分由切屑带走，工件发热变形现象减少；

4）高速切削减少生产过程中的振动，提高模具加工质量；

2．2高速加工应用于模具加工的效益：

1）快速粗加工和半精加工，提高加工效率；

2）高速高精度精加工硬切削代替光整加工，表面质量高，形状精度提高，比EDM加工提高效率50%以上，减少手工修磨；

3）硬切削加工最后成型表面，提高表面质量、形状精度，(不仅是表面粗糙度低，而且表面光亮度高)，用于复杂表面的加工更具优势；

4）避免EDM加工产生的表面损伤，提高模具使用寿命20%；

5）结合CAD/CAM技术快速加工电极，特别是形状复杂、薄壁类电极。

3．采用高速切削加工模具需要解决的问题

在国内，由于投入的资金、技术等方面的原因，应用高速切削生产模具还处于初期阶段。 还存在机床、刀具、工艺以及其他方面的一些问题需要逐步解决与完善。目前，采用高速切削生产模具已经成为全世界模具生产制造的发展趋势。在国外的一些模具生产厂家，他们在模具生产制造过程中高速机床已经大面积取代了电火花机床，高速切削技术的大规模应用大大提高了模具生产制造的效率。高速切削加工的缺点是加工成本高，对刀具的使用有较高的要求，不能使用过大的刀具，要有复杂的计算机编程技术做支持，设备运行成本高。

二、加工模具的高速加工机床：

模具精加工和硬切削加工需要数控高转速机床,模板、模架加工需要较高精密、高效的数控机床等。许多机床企业瞄准模具生产，有的加工中心生产厂机床的60%以上卖给模具企业。模具行业今后几年年均有超过50亿元的固定资产投入，其中80%是用于购买模具加工设备，也就是说每年有40亿元人民币要购买高速切削机床。目前我国数控机床的平均利用率大约在20%左右，高速机床的利用率在3～5%左右。模具制造企业也有相当的单位购买高速机床，从6000～40000rmp的都有。

1．高速机床的技术参数要求

加工中心主轴大功率、高转速，满足粗精加工；精加工模具要用小直径刀具，机床一般要求达到15000～20000rmp。通常机器主轴转速在10000rpm以下的机床可以进行粗加工和半精加工，达不到精加工所需要的加工精度；而且也无法达到400m/min以上的切削速度。

2．五轴机床的应用增加趋势：

1）加工路线灵活，表面形状复杂；

2）加工范围大，适合多种类型模具加工；

3）切削条件好，减少刀具磨损，提高刀具的使用寿命；

3．购买CAD/CAM软件和高速机床配套

据统计，我国模具行业每年有几十亿美元用于购买进口机床，大部分电加工机床和高速机床需要进口。

三、高速切削模具的刀具技术：

高速切削加工还需配备适宜高速切削的刀具。目前，采用高速切削生产模具已经成为全世界模具生产制造的发展趋势。在国外的一些模具生产厂家，他们在模具生产制造过程中高速机床已经大面积取代了电火花机床，高速切削技术的大规模应用大大提高了模具生产制造的效率。高速加工刀具材料的进展促使了高速加工技术的发展与进步。硬质合金涂层刀具、聚晶增强陶瓷刀具等特种刀具使得兼顾高硬度的刀刃部和高韧性的基体成为可能。聚晶立方氮化硼(PCBN)刀片,其硬度可达3500～4500HV。聚晶金刚石(PCD)其硬度可达6000～10000HV。近年来德国SCS、日本三菱(神钢)及住友、瑞士山特维克、美国肯纳飞硕等国外著名刀具公司都先后推出了各自的高速切削刀具，这些高速切削刀具不仅可以高速切削普通结构钢的刀具,还有能直接高速切削淬硬钢的陶瓷刀具等超硬刀具,尤其是涂层刀具异军突起,在淬硬钢的半精加工和精加工中发挥着巨大作用。新刀具材料的发现和刀具加工技术的创新已经使高速加工技术上的瓶颈问题不再会出现在刀具上。但是，进口刀具的昂贵价格也是阻碍高速切削模具大规模应用的重要因素。

一般来说,刀具以及刀夹的加速度达到3g以上，刀具的径向跳动要小于0.015mm，而刀的长度不能大于4倍的刀具直径。根据SANDVIK公司的实际统计，在使用碳氮化钛(TICN)涂层的整体硬质合金立铣刀(58HRC)进行高速铣削时,粗加工刀具线速度约为100m/min,而精加工和超精加工时,其线速度超过了 280m/min。这样对刀具的材料(包括硬度、韧性、红硬性(高温状态下保持切削性能))、刀具的形状(包括排屑性能、表面精度、动平衡性等)以及刀具寿命都有很高的要求。根据国内模具高速精加工的经验，采用小直径球头铣刀进行模具精加工时，线速度超过了400～800m/min。选择足够高速度的机床硬切削模具精加工。Delcam 采用0.8mm直径的刀具加工窄槽，转速40000rpm，0.1mm深度，进给速度30m/min。.

1．选择刀具参数，如负前角刀具等。刀具要求比普通加工要求抗冲击韧性更高，还要求抗热冲击能力强；

2．采取多种方法提高刀具的使用寿命，降低刀具成本。

3．采用高速刀柄，目前应用最多的是HSK刀柄，热压装夹刀具。注意刀具装夹后的整体动平衡；

4．当前的刀具企业在解决高速切削刀具技术方面已经做了很多工作，面向加工的刀具服务会帮助解决很多问题，刀具生产厂家成为主体，参考刀具生产厂家提供的技术参数。

四、提高高速切削模具效率的工艺技术：

1．刀具直径和长度的选择；

2．HSM和EDM的选择；

3．干切削和润滑冷却；

4．进给选择：通常进给量lt; 铣刀直径10%，进给宽度lt; 铣刀直径40%。

根据材料情况合理选择加工工艺参数

国外高速铣削加工零件材料质量较高，材料质量标准相同,加工性能比较稳定；而国外公司生产的刀具也是以他们的材料标准做试验；推荐的加工参数一般比较适合他们的标准，如果使用他们的刀具，与国内的零件材质有一定的区别,在高速铣削时,这种差别表现得较为明显，有些参数可以直接应用，但有些生产效果就比较差。而国内企业一般选用零件材质有一定的标准,所使用的零件材料，特别是能用高速切削加工的零件材料，一般会局限在某些特殊的零件材料范围内,这对我们应用高速切削加工技术也提供了有利的条件，高速切削加工所需要的参数会在较少的加工材料范围内应用。这里要强调的是，一定要在这些材料上选取优化出一套适合本企业的加工工艺参数，并且将其纳入企业标准加以规范。选用国产刀具时,很少有推荐高速铣削的技术参数的,在应用这些参数时，有必要做一些试验,获得实验结果并验证，取得比较满意的参数；最好选用固定的刀具生产厂家,减少试验的次数,形成加工技术标准,建立企业技术体系，这样可以提高设备的有效利用率,降低生产成本,可以取得较好的经济效益。

五、高速切削的加工刀具路径和编程：

1）平面进给路径选择；

2）轮廓加工路径选择；

3）保持切削载荷平稳；

4）保持相对平稳的进给量和进给速度；

5）在平面切削中保持园拐角；

6）合理选择精加工余量。

HSC精加工对CAM的编程要求：1）尽量避免拐角的铣削运动；2）尽量避免工件外的进刀与退刀运动，直接从轮廓进入下一个深度。或者采用螺旋线或斜向进给切入；3）采用恒定每刃进给，提高模具的生产质量，延长刀具寿命；4）轮廓加工保持在同一水平面上等。高速切削CAM软件：Delcam 公司几年前就开始了高速切削加工编程技术的研究，开发了高速切削自动编程软件模块；最近，MasterCAM 公司也开发了高速切削自动编程软件模块；国内北航海尔也在研究开发适合我国生产情况的高速切削自动编程软件模块。

六、 高速机床数控系统的特点：

1）高速数据处理；

2）拐角预测处理；

3）NURBS非有理样条插补曲线加工；

七、高速切削模具的安全问题：

1）刀具磨损和破坏的监测；

2）片连接的强度；

3）和普通机床加工不同，高速切削加工机床的安全防护和开机前对机床和刀具的严格检查非常重要。

八、目前我国在采用高速加工模具技术中存在的问题：

1．机床

1）国产高速机床整体性能与国外的机床相比尚有差距，部分功能部件性能还不能满足要求。包括电主轴的功率和转速，进口机床价格高；

2）机床的高速下动态特性研究还不够，因而影响机床整体的性能；

3）五轴机床还不够成熟，进口机床价格太高；

4）高速切削加工的配套技术和设备还不完全。

2．刀具：

1）国产刀具还不能够适应高速切削的应用，特别是高速硬切削光整加工。进口刀具价格高。刀具技术是影响高速切削加工模具大规模应用的一个重要因素。

2）国内高速切削加工的配套技术还不够，包括刀柄、成套在线动平衡等。

3．高速模具加工工艺技术及实验：

1）由于我国的高速加工模具的生产制造历史比较短，缺乏刀具应用经验积累；

2）对高速切削工艺研究比较少，投入的人力和物力还不够，而且高速切削加工研究立项比较困难；

3）缺少高速切削数据库或手册，国内高速切削数据库目前还是空白；

4）国内的模具生产厂家对高速切削加工技术的认识不够，缺乏长期效益的分析对比；

4．缺乏高速切削自动编程软件；

5．缺乏五轴联动高速切削自动编程CAM软件。

结束语：

我国的模具市场对高速切削加工技术有着强烈的需求，但是目前的生产技术还达不到满足这种需求的要求。目前，采用高速切削生产模具已经成为全世界模具生产制造的发展趋势。在国外的一些模具生产厂家，他们在模具生产制造过程中高速机床已经大面积取代了电火花机床，高速切削技术的大规模应用大大提高了模具生产制造的效率。我国高速切削加工技术的发展起步较晚，基础较差，整体技术水平不高，发展较为缓慢，国产高速机床整体性能与国外的机床相比尚有差距，部分功能部件性能还不能满足要求，包括电主轴的功率和转速等，还需要各个方面协调发展，产学研究相结合，加大科技人才和物力的投入，综合利用社会各个方面的力量推动高速切削在模具制造中的应用。我们希望，通过各方面的共同努力，在市场需求的推动下，高速加工技术可以快速
